概 述
NHZ型气动耐磨干灰闸阀由闸板阀和气动执行机构两部分构成，通过配装电磁阀等实现阀门的开关两位动作。适用于磨损较强，固体颗粒，灰渣，矿石粉末，煤粉等介质，容易发生积灰积渣工况系统。阀座采用自动补偿式结构，密封面用司太立合金。具有结构紧凑，占据空间小，重量轻，耐磨损，启闭灵活等特点。可广泛应用于火力发电厂、冶金矿山、水泥、输煤厂等行业，尤其适用于磨损较重的灰渣管路。
技术性能规范
一、应用规范
阀体法兰连接尺寸按GB/T9113.1-2000标准规定;
试验和验收按GB/T13927-92标准规定。
二、气动闸阀性能规范
|
公称通径 DN(mm) |
公称压力 |
壳体实验压力 |
上密封试验压力 |
介质温度 |
介质 |
|
65-400 |
1.0 |
1.5 |
1.1 |
≤500℃ |
灰渣、矿粉、煤粉、泥渣等 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.8 |
2.75 |
三、气动闸阀的执行机构主要技术参数
|
气源压力 |
输出行程 |
电磁阀电压 |
使用环境温度 |
接口尺寸 |
|
0.5MPa |
大于阀门通径 |
AC 220V |
-20℃—+60℃ |
G1/4” |
主要零部件材料
|
名称 |
材料 |
|
阀体 |
WCB |
|
阀座及流道 |
防水解高耐磨钻石合金 |
|
闸板 |
防水解高耐磨钻石合金 |

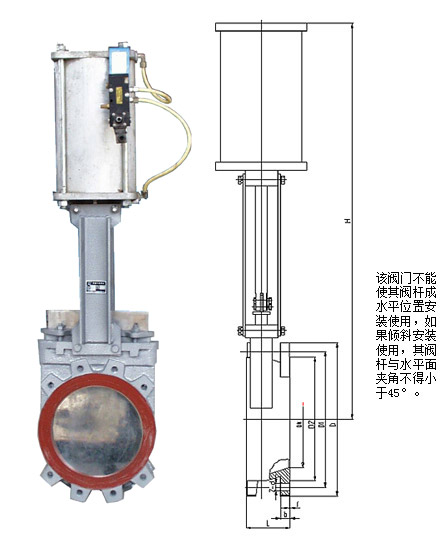

外形及连接尺寸(单位mm)
NHZ型气动耐磨干灰闸阀安装尺寸表
|
PN |
DN |
L |
D |
D1 |
D2 |
z-d |
f |
b |
H |
|
0.6Mpa |
65 |
|
|
|
|
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
250 |
|
|
|
|
|
|
|
|
|
|
300 |
|
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
|
|
|
|
1.0MPa |
65 |
|
|
|
|
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
250 |
|
|
|
|
|
|
|
|
|
|
300 |
|
|
|
|
|
|
|
|
|
|
350 |
|
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
|
|
|
|
1.6MPa |
65 |
|
|
|
|
|
|
|
|
|
80 |
|
|
|
|
|
|
|
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
125 |
|
|
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
|
|
250 |
|
