一、产品简介
（K）Z43X型系列管线闸阀是我公司为长线输送石油、天然气而专门设计的一种新型截止阀，该阀门改变了传统密封方式采用了本公司的密封技术，即使在高压气体介质的条件下，密封也完全可以达到零泄漏。它具有密封可靠、耐冲蚀、开关轻便灵活、使用寿命长的优点，做为截止阀使用，被广泛使用于石油、天然气的管道输送，是管道输送石油、天然气的专用阀门，也是最理想的阀门。
二、主要性能规范
|
型 号 |
Z43X |
普通型 |
|
KZ43X |
抗硫型 |
|
|
公称通径DN（mm） |
50~1000 |
|
|
公称压力PN（Mpa） |
1.6~20.0 |
|
|
连接形式 |
法兰连接 |
|
|
传动方式 |
手动、气动、电动 |
|
|
适用介质 |
石油、净化天然气、一般含硫天然气、城市煤气、水等。 |
|
|
介质温度（℃） |
-40~350 |
|
三、主要零件材料
|
零件名称 |
材料 |
零件名称 |
材料 |
|
|
普通型 |
抗硫型 |
|||
|
阀杆 |
合金结构钢（表面抗蚀处理） |
不锈钢、318钢 |
阀体、阀盖 |
WCB |
|
闸板 |
低合金结构钢（表面抗蚀处理） |
不锈钢（表面堆焊钴基合金） |
阀体端盖 |
WCB |
|
密封圈 |
四氢呋喃聚醚 |
氟橡胶 |
填充软密封 |
填充四氟 |
|
O型密封圈 |
丁腈橡胶 |
氟橡胶 |
|
|
四、主要规范和标准
|
序 号 |
代 号 |
名 称 |
|
1 |
GB/T12220-1989 |
通用阀门 标志 |
|
2 |
GB/T12224-1989 |
钢制阀门 一般要求 |
|
3 |
JB/T7928-1999 |
通用阀门 供货要求 |
|
4 |
GB/T12229-1989 |
通用阀门 碳素钢铸件技术条件 |
|
5 |
GB/T13927-1992 |
通用阀门 压力试验 |
|
6 |
JB/T9092-1999 |
阀门的检验与试验 |
|
7 |
GB/T9113.2-2000 |
凹凸面整体钢制管法兰 |
|
8 |
GB/T12234-1989 |
通用阀门 法兰和对焊连接钢制闸阀 |
|
9 |
JB/T5298-1991 |
管线用钢制平板闸阀 |
五、主要结构特点
1、开关灵活
阀门的手动装置采用丝杠丝母直动式手动装置，开关轻便灵活。
2、密封可靠
阀门密封采用了本公司的密封技术，即使在高压气体介质的条件下，密封也完全可以达到零泄漏，密封可靠。
3、阀杆泄漏的救护
阀杆设有注脂阀，如果阀杆密封件出现损伤而引起泄漏时，可通过注脂阀注入密封脂，保证阀杆不泄漏，从而延长了阀杆的使用寿命。
4、使用寿命长
阀门密封采用了本公司的密封技术，既能使阀门密封可靠，又延长了阀门的使用寿命。

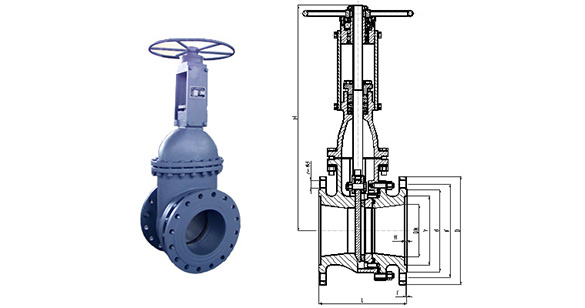

六、外形及主要尺寸
